2BDH—10型同步施肥水稻旱穴播机的结构和使用

本文介绍了2BDH -10型同步施肥水稻旱穴播机的结构、工作原理、调整、使用、维护、保养、常见故障及排除方法。下面具体来了解一下：2BDH—10型同步施肥水稻旱穴播机的结构和使用。

 2BDH-10型同步施肥水稻旱穴播机（以下称穴播机）是华南农业大学根据全国水稻生产发展的需要及水稻生产的自然条件、农艺要求等研究开发的水稻种植机械产品。该机在水田旱整地块中作业时，可同步开沟、施肥、精量穴播种、覆土和镇压复式作业，达到了水稻旱穴播种及同步施肥的精准作业要求。该机具有播种精准、省种、省肥、节水、节能环保及经济效益高等特点。2BDH-10型同步施肥水稻旱穴播机的应用，将逐步取代现有技术含量低、结构不合理或一些能替代水稻种植功能的水稻旱直播种植设备，引领水稻旱穴播机械化发展方向，它必将成为水稻旱穴播机械装备的主力机型。
 2BDH-10型同步施肥水稻旱穴播机排种机构采用了轮式窝孔精密排种器，能够保证水稻少量播种的要求；播种开沟器采用双圆盘开沟，解决了播种过程中由于田间杂草过多而造成的壅草壅土现象。该机可同步进行开沟、施肥、精量穴播种、覆土等，达到了水稻旱穴播种及同步施肥的精准作业要求。该机工作平稳，作业质量好，效率高，安全系数大，使用可靠性强，是水稻旱地直播的理想机具。
1、产品参数
　配套功率：36.8～51.45千瓦
　尺寸（長×宽×高）：234厘米×248厘米×113厘米
　挂接方式：三点悬挂
　工作幅宽：200厘米
　行距：20厘米
　株距：12厘米、15厘米、18厘米
　行数：10行
　每穴播量：3～4粒
　播种深度：1～3厘米
　施肥深度： 3～8厘米
　作业效率：10～15亩/时
　重量：630公斤

  2 主要结构及工作原理
 2.1主要结构

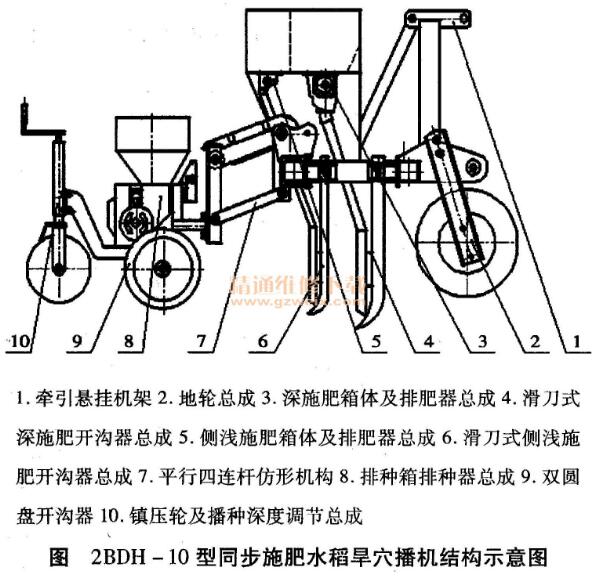

 穴播机结构如图所示，主要由牵引悬挂机架、地轮总成、深施肥箱体及排肥器总成、滑刀式深施肥开沟器总成、侧浅施肥箱体及排肥器总成、滑刀式侧浅施肥开沟器总成、平行四连杆机构、排种箱及排种器总成、双圆盘开沟、排种器总成、镇压轮、深浅调节总成及链传动总成等组成。

 2.2工作原理
 穴播机通过牵引悬挂机架与拖拉机悬挂机架连接组成作业机组，根据水稻旱直播及同步施肥的农艺要求，机组作业时，由穴播机上的前端左右两个地轮作为驱动力，通过链条传动，驱动排种部件和排肥部件工作；呈品字形排列的施肥开沟器，可同时进行中间深层开沟和侧浅层开沟，排肥部件将肥料以条播形式施人沟内，通过调节穴播机排肥器总成中的排肥轮槽的工作长度来调整施肥量的大小，通过调节滑刀式施肥开沟器距离田面高度位置来调整施肥深度；双圆盘播种开沟器在地面上开出一条播种沟，穴播式播种机构将种子按一定的穴距播入播种沟内，通过调节穴播机传动箱的传动比可以改变播种穴距，通过调节镇压轮上的深浅调节机构可实现播种深度的调节；镇压轮同时起着覆土和镇压作用。2BDH-10型同步施肥水稻旱穴播机可同步完成开沟、施肥、精量穴播、覆土和镇压等复式作业，满足了旱直播水稻精准播种、精准施肥的作业要求。

 3 穴播机的安装及调整
（1）认真阅读穴播机使用说明书，了解穴播机的结构、工作原理及性能，做到熟练操作，充分发挥穴播机的作业效率，同时防止机具和人身事故的发生。
（2）穴播机在作业前，认真检查各联接部件的紧固情况，检查齿轮箱和链轮箱中是否注入润滑油，检查各转动副的灵活性及有无卡滞现象。
（3）穴播机与拖拉机的连接。穴播机与拖拉机的连接方式采用三点悬挂。操纵拖拉机，使拖拉机悬挂架上的左右拉杆同穴播机上的左右吊耳连接，安装好销轴和开口销，拖拉机两侧下拉杆之间须用铁链条联接；将穴播机上的中央悬挂吊耳与拖拉机上的中央拉杆对正后，安装好销轴和开口销。
（4）穴播机播种深度及施肥深度的整体调整。调节拖拉机悬挂机构中的中央拉杆的长短可以调整穴播机的播种深度及施肥深度。将中央拉杆长度调大，则播种深度及施肥深度加深，反之则反。
（5）穴播机播种深度及施肥深度的个体调整。调节每个镇压轮的深度即可完成个体播种深度的调整，将镇压轮的深度调深则播种深度变浅，反之则反；调节每个滑刀式开沟器的深度即可完成个体施肥深度的调整，将滑刀式开沟器的深度调深则施肥深度加大，反之则反。
（6）穴播机播种量的调整。调节排种器总成中的限种板或毛刷与排种轮之间的间隙即可调整穴播机播种量的大小，当间隙调大时，则播种量大，反之则反。
（7）穴播机株距的调整。根据当地农艺要求，通过穴播机上的变速箱手柄调节箱体中的变速齿轮，改变其传动比，从而达到对穴播机株距的调整。
（8）穴播机施肥量的调整。调节排肥器总成中排肥轮槽的工作长度，即可以调整施肥量的大小，当排肥轮槽的工作长度加大时，则排肥量大，反之则反。

 4、穴播机的使用
 4.1机组作业前的调整
（1）穴播机左右水平位置的调整。调节拖拉机悬挂架左右下拉杆高低位置，使穴播机处于水平状态，以保证播种及施肥深度一致。
（2）穴播机提升位置的调整。通过调节拖拉机中央拉杆，来调整穴播机提升高度。通常情况下机组在田间作业地头转弯时，穴播机离地35～50 cm即可。
 4.2机组的试运转及起步
（1）机组作业前将穴播机升起，拖拉机空挡小油门试运转3～5 min，检查机组运行是否正常。
（2）机组试运转一切正常情况时就可以起步作业了，机组起步时用一挡小油门，同时操纵液压悬挂控制手柄，控制穴播机平稳落地，加大油门，用一挡或二挡进行作业。
 4.3机组作业速度的选择
 机组在满足播种和施肥质量要求的前题下，充分发挥机组的作业效率，使其达到高效、优质、低耗的目的。通常情况下，在整地质量较好的水田地块，机组作业速度选择二挡大油门，否则用一挡大油门或二挡中油门作业。
 4.4机组过埂、转弯和后退时的操作
 机组在过埂、转弯时，将穴播机提升至最高点，待过埂或转弯结束时再将穴播机平稳放下。机组在后退时，不得进行作业，避免造成穴播机的损坏。
 5、穴播机的维护和保养
 5.1班次保养（工作8～10 h）
（1）检查穴播机各部件上的螺栓、螺母有无缺失或松动，如有缺失或松动需及时更换或紧固。
（2）检查穴播机各部件上的插销有无丢失，如有丢失及时更换，开口销必须插牢。
（3）检查穴播机排种部件及排肥部件内是否有杂物等，如有应及时清理。
（4）清理排种管及排肥管中的杂质。
（5）检查箱体有无漏油现象，如有应及时更换油封、纸垫。
 5.2年度保养（一个作业季节）
（1）将穴播机上的杂物及油污清理后进行冲洗。
（2）将穴播机上传动箱中的润滑油放掉，检查其中的齿轮、链轮及链条有无损坏，如有应修复或更换，’然后按标准加入新的润滑油。
（3）检查相关部件上的油封、轴承，有破损的要及时更换。安装时按要求加注润滑油。
（4）清理种箱、肥箱达到干干净净。
（5）彻底清除排种器、排种管、排肥器及排肥管中残留的种子及肥料。
（6）检查排种开沟器及施肥开沟器，如有变形或损坏，应及时修复或更换。
（7）将穴播机放置在通风、防雨及防晒处，如有条件，最好将穴播机存放在库房中。

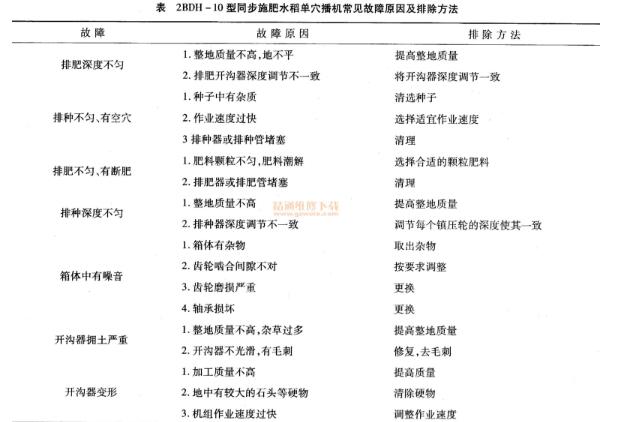

 6、常见故障及排除方法（见下表）
